PB1 Portable Pipe Beveling Machines

EZLINK bietet eine große Auswahl an Rohrschneide- und Anfasmaschinen. Rohrschneide-Anfasgeräte für die Schweißnahtvorbereitung von Rohren sind hervorragend und sehr wettbewerbsfähig.

Werkzeugbits

Video abspielen über V1 Rohranfasmaschine-pneumatisch

Beveling is the process of creating an angle between the end and edge of a tube. Pipe beveling is a very important part of the welding process. The quality of welding is affected by how well the beveling was carried out.The PB1 Pipe Beveling Machine can be equipped with an electric 220V or a pneumatic drive. It is clamped in the pipe using a self-centring shaft with new designed expanding structure makes the fix more stable and perform more smooth, less vibration.

SPECIFICATIONS		INCH	METRIC
Clamping range ID-ID		0.59 ? 1.1 in.	15-28 mm
Working range ID-OD		0.59 ? 1.7 in.	15 ? 44 mm
Max. Wall-Thickness		0.31 in.	8 mm
Weld prep		V Prep, U Prep, Facing
Drehgeschwindigkeit	Pneumatic:	66 RPM
	Chinese Motor:	52 RPM
	Bosch Motor:	48 RPM
Leistung	Pneumatic:	1 PS	900L/Min@0.6Mpa
	Chinese Motor:	1000w	220-240V 1PH 50/60HZ
	Bosch Motor:	1000w	220-240V 1PH 50/60HZ
Arbeitsgewicht	Pneumatic:		7 kg
	Chinese Motor:		8 kg
	Bosch Motor:		8 kg
Liefergewicht	Pneumatic:		15 kg
	Chinese Motor:		16 kg
	Bosch Motor:		16 kg
Packing:	23.2 x 16.2 x 6.7 In.		590 x 410 x 170 mm

Standardversorgung:
Maschine, angetriebener Motor,
vollständiger Satz Erweiterungsblöcke
3 Stück Werkzeugbits
(1 Plandrehwerkzeug, 1 x 30 Grad Abschrägung, 1 × 37,5 Grad Abschrägung)

Why choose PB1 Pipe Beveling Machines

Schnelle Installation, der gesamte Vorgang innerhalb von 2 Minuten.

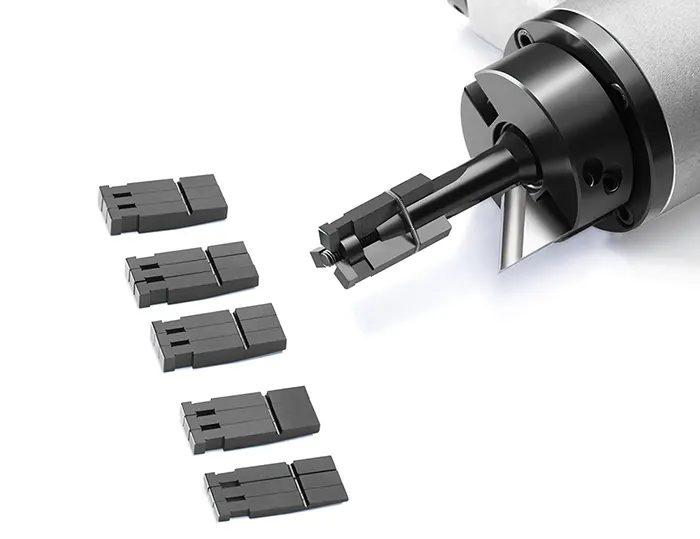

Durch das Aufschrauben der Zugstangenmutter kann der Spreizblock das Rohr festziehen, selbstzentrierend, effizient und genau.
Die enge Struktur wird schneller und bequemer geändert.
Die neue straffe Struktur macht die Maschine stabiler, mit guter Steifigkeit und Fasenqualität.
Neue feste Struktur mit langer Lebensdauer, leicht zu demontieren, bequem zu reinigen und zu warten.
Einfach zu installierende Werkzeugbits, es kann innerhalb weniger Sekunden installiert und eingestellt werden.
Leichtes Design ist besser geeignet für Arbeiten mit geringem Freiraum.
Drei Fräser können gleichzeitig mit drei Werkzeugbits für komplexe Fasoperationen angeordnet werden.
Aluminiumgehäuse, geringes Gewicht, bequem zu tragen.
Präzisionswälzlager und abgedichtete Schmierung können die Lebensdauer maximal verlängern.
Es kann Verkleidungen, V-Typen, Y-Typen, U-Typen, Innenseiten, Dichtungsnuten und andere komplexe Abschrägungen verarbeiten.
Verschiedene angetriebene, elektrische und luftbetriebene können für alle Situationen verwendet werden, insbesondere elektrisch angetrieben mit geringem Gewicht, geringem Geräuschpegel und Erschütterung.
Genügend Drehmomentbasis auf Zahnradantrieb mit Präzisionsfertigung, Spezialstahl und Wärmebehandlung.
